用于IF和RF濾波器應用的陶瓷濾波器的注釋,信息和概述,特別是在無線電接收器應用中.陶瓷濾波器廣泛用于無線電接收器和發射器的IF和RF帶通濾波器應用.這些RF和IF陶瓷濾波器價格便宜,易于使用,并且在許多方面非常適用于需要更昂貴的濾波器(如晶體濾波器)性能的眾多應用.
RF和IF陶瓷濾波器基礎知識
顧名思義,RF和IF陶瓷帶通濾波器由具有peizo-electric效應的陶瓷制成.這些濾波器最初可用于較低頻率,中心頻率通常在幾千赫茲的范圍內,頻率為10.7MHz,這是許多FM廣播接收機的標準IF.然而,在開發這些濾波器方面的重大投資使得能夠?qū)崿F(xiàn)更高的頻率和規格水平.現在可以使用高達UHF甚至更高的頻率.
這些陶瓷RF和IF濾波器的Q值低于石英,其帶寬通常在工作頻率的0.05％到20％之間.通常,隨著技術的改進,Q水平在大約500到10000之間或者可能更多.

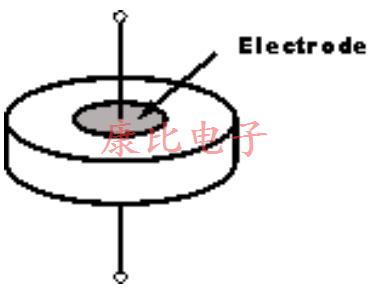

陶瓷諧振器輪廓
陶瓷濾波器的元素格式是一個簡單的陶瓷諧振器,其兩側都有電極.這與單個石英晶體的行為方式大致相同,但性能水平較低.此外,并聯和串聯諧振頻率之間的間隔更大.
陶瓷諧振器用作陶瓷帶通濾波器的基礎
陶瓷帶通濾波器具有與石英晶振非常相似的等效電路圖.

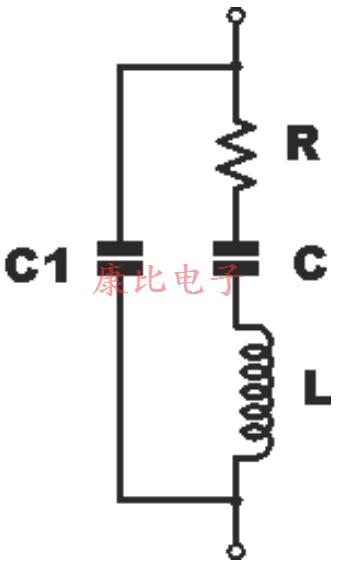

陶瓷諧振器等效電路
由此可以看出,電路可以通過兩種方式變?yōu)橹C振-一種是并聯諧振,另一種是串聯諧振點.

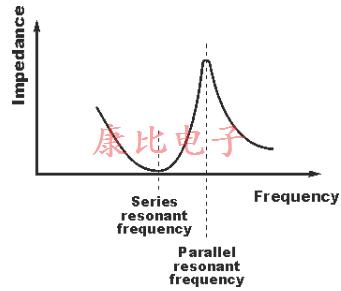

陶瓷諧振器響應曲線
陶瓷帶通濾波器概述
通過分離和分離其中一個電極,可以使用陶瓷諧振器制作完整的帶通濾波器.這提供了一個共同的連接-單個電極-以及輸入和輸出連接.

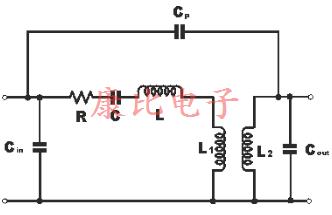

陶瓷通帶濾波器等效電路

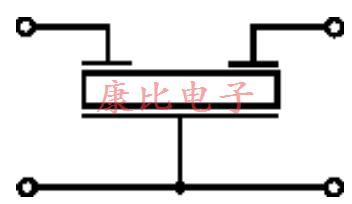

陶瓷RF和IF帶通濾波器電路符號
陶瓷濾波器的電路符號表示陶瓷諧振器和底部的公共電極,輸入和輸出電極隔開陶瓷諧振器元件本身的距離.
陶瓷帶通濾波器電路符號
必須記住,與用于級間耦合和調諧的變壓器型LC濾波器不同,陶瓷濾波器內沒有直流路徑-它是絕緣體.因此,任何使用陶瓷濾波器的電路都必須考慮到這一點,從濾波器外部提供所有偏置和源電流.如果下面所示的格式可以工作,則晶體管電路可用,盡管許多IF放大器或完整的無線電IC具有專門用于陶瓷濾波器的端口,并且將在陶瓷濾波器外部包含正確的電流和偏置路徑.

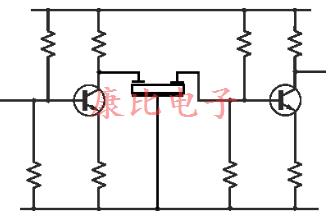

陶瓷帶通濾波器電路使用晶體管并顯示DC布置
陶瓷濾波器廣泛用作各種應用的廉價RF和IF帶通濾波器.最初,陶瓷濾波器主要用于在低成本廣播接收機中提供IF選擇性.現在,該技術得到了顯著改進,并且它們被廣泛用于更高的頻率并滿足更嚴格的要求.因此,它們以多種形式的無線電系統從蜂窩到無線應用以及廣播無線電,電視和其他更傳統的應用中被起訴.同時濾波器還有一種SAW濾波器也是電子產品中比較常使用到的一款電子元件.
